از مدل سهبعدی تا قطعه فلزی
در بسیاری از صنایع، همیشه نمیتوان یک قطعه را با روشهای متداول تولید کرد. بعضی قطعات دارای کانالهای داخلی پیچیده، حفرههای خاص، دیوارههای منحنی یا ساختاری هستند که تولید آنها با ماشینکاری سنتی دشوار، پرهزینه یا حتی غیرممکن است. همین محدودیتها باعث شده فناوریهای تولید افزایشی یا همان چاپ سهبعدی، به یکی از موضوعات مهم در مهندسی تولید تبدیل شوند.
در تولید افزایشی، قطعه به جای آنکه از یک بلوک اولیه تراشیده شود، به صورت مرحلهبهمرحله ساخته میشود. این تفاوت ساده در نحوه تولید، آزادی بیشتری در طراحی ایجاد میکند و به مهندسان اجازه میدهد هندسههایی را بررسی کنند که در روشهای سنتی محدودیتهای بیشتری دارند.
البته چاپ سهبعدی صنعتی تنها به ساخت مدلهای نمایشی محدود نمیشود. فناوریهای پیشرفته این حوزه میتوانند در نمونهسازی مهندسی، تولید قطعات خاص، ساخت ابزار و در برخی کاربردها تولید مستقیم قطعات فلزی مورد استفاده قرار گیرند.
چرا هندسه پیچیده در تولید سنتی یک چالش است؟
یکی از مهمترین محدودیتهای روشهای تولید سنتی، دسترسی ابزار به تمام بخشهای قطعه است.
در ماشینکاری، ابزار باید بتواند به سطح مورد نظر دسترسی پیدا کند. اگر قطعه دارای یک کانال داخلی خمیده یا حفرهای با هندسه پیچیده باشد، ممکن است ابزارهای معمول نتوانند آن قسمت را به شکل مطلوب ماشینکاری کنند.
در چنین شرایطی، مهندس معمولاً مجبور میشود طراحی را تغییر دهد، قطعه را از چند بخش جداگانه بسازد یا فرآیند تولید را به چند مرحله تقسیم کند.
هرکدام از این راهکارها میتواند هزینه و پیچیدگی پروژه را افزایش دهد.
تولید افزایشی از این نظر رویکرد متفاوتی دارد. در این روش، ساختار قطعه از روی مدل دیجیتال ایجاد میشود و محدودیت دسترسی ابزار در بسیاری از موارد کاهش پیدا میکند.
تولید افزایشی دقیقاً چه تفاوتی با تولید کاهشی دارد؟
برای درک بهتر مزیت چاپ سهبعدی، میتوان دو رویکرد اصلی تولید را با یکدیگر مقایسه کرد.
در تولید کاهشی، ماده اولیه معمولاً بزرگتر از قطعه نهایی است و بخشهایی از آن حذف میشوند تا شکل مورد نظر ایجاد شود. ماشینکاری CNC نمونه شناختهشدهای از این رویکرد است.
اما در تولید افزایشی، ماده به تدریج به ساختار قطعه اضافه میشود.
این تفاوت به مهندس اجازه میدهد از ابتدا به طراحی قطعه بر اساس عملکرد آن فکر کند، نه صرفاً بر اساس محدودیتهای ابزار تولید.
برای مثال، اگر یک قطعه نیازمند کانال داخلی برای عبور سیال باشد، در طراحی افزایشی میتوان شکل کانال را با آزادی بیشتری بررسی کرد.
البته این به معنای حذف کامل محدودیتهای تولید نیست. هر فناوری چاپ سهبعدی نیز قوانین و محدودیتهای خاص خود را دارد.
چرا چاپ سهبعدی فلزی اهمیت ویژهای دارد؟

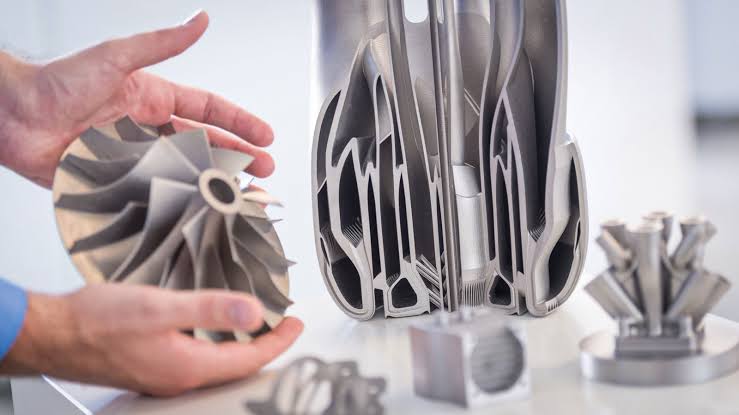

چاپ سهبعدی فلزی یکی از جذابترین بخشهای تولید افزایشی است؛ زیرا امکان ساخت قطعاتی از جنس فلز را فراهم میکند که در برخی کاربردهای صنعتی نیازمند ویژگیهای مکانیکی و حرارتی خاص هستند.
در بسیاری از صنایع، پلاستیک یا رزین برای قطعه نهایی کافی نیست. قطعاتی که باید در برابر فشار، دمای بالا، سایش یا شرایط کاری سخت مقاومت کنند، ممکن است به مواد فلزی نیاز داشته باشند.
در چنین پروژههایی، استفاده از فناوریهای چاپ سهبعدی فلزی میتواند فرصتهای جدیدی برای طراحی ایجاد کند.
یکی از تجهیزات این حوزه پرینتر سه بعدی فلزی Kings M150E است که میتوان آن را در میان گزینههای مورد بررسی برای پروژههای تولید افزایشی فلزی قرار داد.
البته همانند هر تجهیز صنعتی دیگری، انتخاب دستگاه باید بر اساس جنس ماده، ابعاد قطعه، دقت مورد نیاز، حجم تولید و الزامات پروژه انجام شود.
چه قطعاتی میتوانند از چاپ سهبعدی فلزی بهره ببرند؟
کاربرد چاپ فلزی زمانی جذابتر میشود که طراحی قطعه دارای ویژگیهایی باشد که ساخت آن با روشهای مرسوم دشوار است.

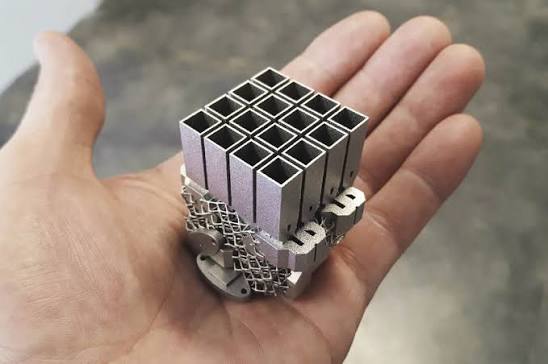

برای مثال، قطعات دارای کانالهای داخلی، ساختارهای سبکوزن، هندسههای مشبک یا شکلهای پیچیده میتوانند از قابلیتهای تولید افزایشی استفاده کنند.
در صنایع هوافضا، هر گرم وزن قطعه اهمیت دارد. بنابراین مهندسان تلاش میکنند بدون کاهش بیش از حد استحکام، وزن برخی قطعات را کاهش دهند.

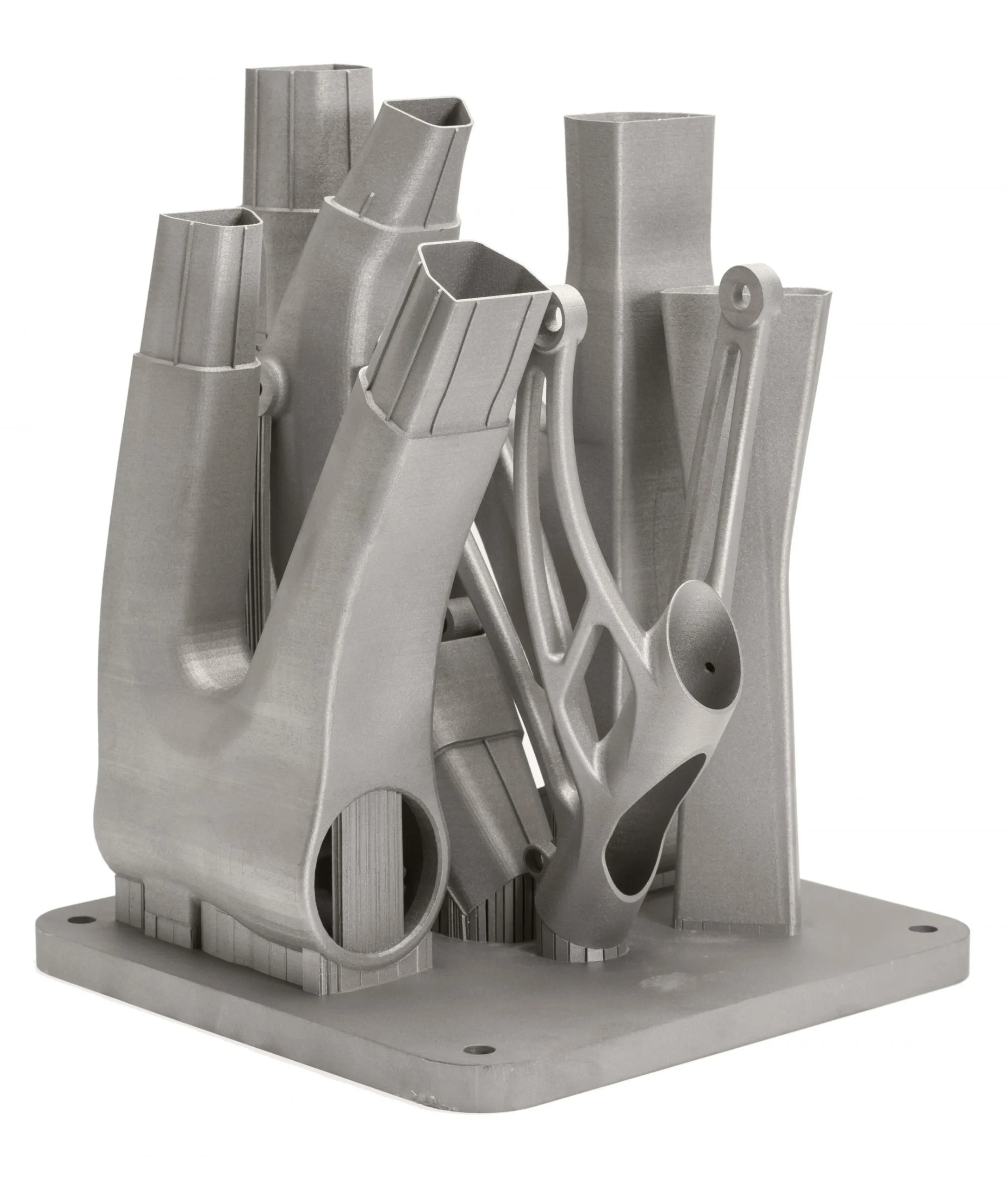

ساختارهای مشبک و طراحیهای بهینهشده میتوانند در چنین پروژههایی مورد بررسی قرار گیرند.
نقش طراحی برای تولید افزایشی
یکی از اشتباهات رایج این است که تصور کنیم هر فایل سهبعدی را میتوان مستقیماً برای چاپ آماده کرد.
در واقع، طراحی برای چاپ سهبعدی با طراحی معمولی تفاوتهایی دارد.
مهندس باید از همان مرحله طراحی، محدودیتهای فناوری را در نظر بگیرد.
زاویههای قطعه، ضخامت دیوارهها، محل ساپورتها، جهت ساخت و نحوه توزیع نیرو از جمله مواردی هستند که میتوانند بر نتیجه نهایی تأثیر بگذارند.
در چاپ فلزی، این موضوع اهمیت بیشتری پیدا میکند؛ زیرا فرآیند تولید و رفتار ماده در حین ساخت باید به دقت بررسی شود.
به همین دلیل، ورود موفق به تولید افزایشی فقط به خرید دستگاه محدود نمیشود و دانش طراحی، نرمافزار و فرآیند تولید نیز اهمیت زیادی دارد.
چرا ساختار داخلی قطعات با چاپ سهبعدی جذاب است؟
یکی از ویژگیهای جالب تولید افزایشی این است که میتوان روی بخشهایی از قطعه تمرکز کرد که در روشهای سنتی بهراحتی قابل تولید نیستند.
فرض کنید یک قطعه باید سیالی را از یک ورودی به چند نقطه مختلف هدایت کند. در روش سنتی ممکن است مجبور شویم چند کانال جداگانه ایجاد کنیم و سپس قطعات را به یکدیگر متصل کنیم.
اما در طراحی افزایشی میتوان مسیرهای داخلی را از ابتدا در مدل سهبعدی تعریف کرد.
این مسئله میتواند تعداد اتصالات را کاهش دهد و در برخی کاربردها طراحی یکپارچهتری ایجاد کند.
البته هر کانال داخلی الزاماً برای چاپ مناسب نیست و باید امکان خروج مواد، پاکسازی و ساخت صحیح آن نیز بررسی شود.
سبکسازی قطعات بدون حذف عملکرد
یکی دیگر از زمینههای جذاب چاپ سهبعدی، بهینهسازی وزن است.

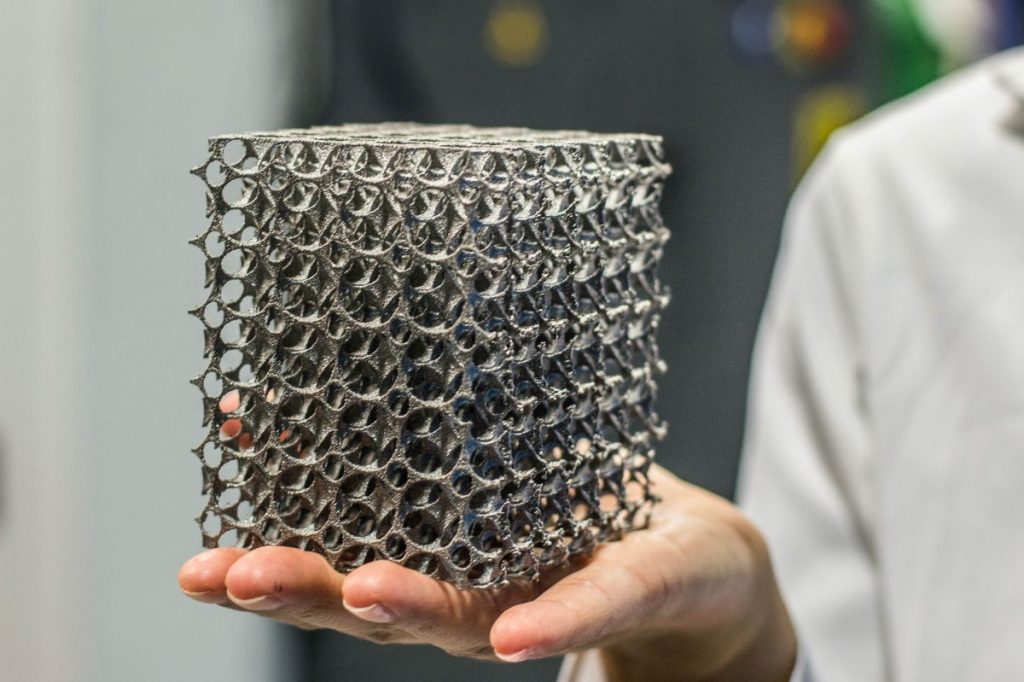

در روشهای سنتی، تولید یک ساختار سبک و در عین حال مقاوم ممکن است دشوار باشد. اما در تولید افزایشی میتوان برخی قسمتهای کماهمیت قطعه را حذف یا با ساختارهای مشبک جایگزین کرد.
این فرآیند معمولاً با استفاده از نرمافزارهای مهندسی و روشهایی مانند طراحی مولد یا بهینهسازی توپولوژی انجام میشود.
نرمافزار میتواند بر اساس نیروهای واردشده، نقاطی را که نقش کمتری در تحمل بار دارند شناسایی کند و ساختار پیشنهادی سبکتری ارائه دهد.
چاپ سهبعدی صنعتی فقط برای قطعات فلزی نیست
وقتی صحبت از پرینتر سهبعدی صنعتی میشود، نباید تصور کرد تمام کاربردها به چاپ فلز محدود هستند.
فناوریهای صنعتی مختلفی برای مواد متفاوت وجود دارند و هرکدام برای دستهای از پروژهها طراحی شدهاند.
برای نمونه، برخی دستگاهها برای تولید قطعات پلیمری بزرگ، برخی برای مواد مهندسی و برخی دیگر برای فلزات مورد استفاده قرار میگیرند.
در نتیجه، پیش از انتخاب دستگاه باید مشخص شود که ماده اولیه مورد نیاز پروژه چیست.
برای نمونهسازی یک قطعه پلاستیکی بزرگ، نیازهای پروژه با ساخت یک قطعه فلزی کوچک و دقیق کاملاً متفاوت خواهد بود.
پرینترهای صنعتی چه تفاوتی با دستگاههای عمومی دارند؟
دستگاههای صنعتی معمولاً برای محیطهای حرفهای و پروژههایی طراحی میشوند که پایداری و تکرارپذیری اهمیت بیشتری دارد.
حجم ساخت، قابلیت استفاده از مواد مختلف، سیستم کنترل، کیفیت قطعات و امکانات مربوط به مدیریت فرآیند از جمله معیارهایی هستند که هنگام بررسی تجهیزات صنعتی باید مورد توجه قرار گیرند.
به عنوان نمونه، پرینتر سهبعدی صنعتی Kings 450Pro را میتوان در بررسی تجهیزات مناسب برای پروژههای حرفهای چاپ سهبعدی مورد توجه قرار داد.
اما مشخصات فنی دستگاه تنها زمانی معنا پیدا میکنند که با نیاز واقعی پروژه مقایسه شوند.
ممکن است یک دستگاه از نظر مشخصات بسیار قدرتمند باشد، اما برای پروژهای با قطعات کوچک و نیاز به جزئیات ظریف، انتخاب اقتصادی مناسبی نباشد.
نمونهسازی فلزی چه کاربردی دارد؟
یکی از کاربردهای مهم چاپ فلزی، ساخت نمونههای اولیه است.
در گذشته، اگر یک مهندس قصد داشت یک قطعه فلزی جدید را آزمایش کند، ممکن بود نیاز به ساخت قالب یا ماشینکاری یک نمونه داشته باشد.
این فرآیند بهخصوص برای هندسههای پیچیده میتواند هزینه زیادی ایجاد کند.
چاپ سهبعدی فلزی میتواند امکان تولید نمونه اولیه را در فرآیند توسعه محصول فراهم کند.
مهندس میتواند ابتدا طراحی دیجیتال را آزمایش کند، نمونه را تولید کند و سپس عملکرد آن را مورد ارزیابی قرار دهد.
در صورت نیاز به اصلاح، مدل دیجیتال تغییر میکند و نسخه جدید ساخته میشود.
این فرآیند به تیمهای مهندسی کمک میکند پیش از ورود به تولید گسترده، طراحی را بهتر ارزیابی کنند.
نقش اسکن سهبعدی در تولید قطعات سفارشی
چاپ سهبعدی و اسکن سهبعدی میتوانند در کنار یکدیگر یک فرآیند کاربردی ایجاد کنند.
فرض کنید یک قطعه قدیمی در اختیار داریم که فایل CAD آن موجود نیست.
در چنین شرایطی میتوان قطعه را اسکن کرد و اطلاعات هندسی آن را به مدل دیجیتال تبدیل کرد. پس از اصلاح و مهندسی معکوس، مدل میتواند برای ساخت مجدد آماده شود.
این روش برای قطعاتی که دیگر تولید نمیشوند یا نمونه اصلی آنها در دسترس است، میتواند بسیار مفید باشد.
ترکیب اسکن سهبعدی، طراحی مهندسی و چاپ سهبعدی مسیر جدیدی برای بازتولید قطعات و ساخت نسخههای اصلاحشده ایجاد کرده است.
کنترل کیفیت در چاپ سهبعدی چرا اهمیت دارد؟
ساخت قطعه پایان فرآیند نیست.
در پروژههای صنعتی، کیفیت قطعه باید با مشخصات طراحی و الزامات کاربردی مقایسه شود.
ابعاد، کیفیت سطح، شکل هندسی و در صورت نیاز ویژگیهای مکانیکی باید مورد بررسی قرار گیرند.
برای پروژههای حساس، روشهای دقیقتری مانند اسکن سهبعدی، اندازهگیری ابعادی و آزمایشهای تخصصی نیز ممکن است مورد استفاده قرار گیرند.
این مسئله در چاپ فلزی اهمیت ویژهای دارد، زیرا قطعه ممکن است برای یک کاربرد مهندسی حساس تولید شده باشد.
بنابراین ایجاد فرآیند کنترل کیفیت از مراحل طراحی تا تولید نهایی اهمیت دارد.
آیا چاپ سهبعدی همیشه ارزانتر از روش سنتی است؟
خیر.
این یکی از مهمترین نکاتی است که هنگام بررسی چاپ سهبعدی باید در نظر گرفته شود.
مزیت اصلی این فناوری همیشه کاهش قیمت هر قطعه نیست.
گاهی یک قطعه با روش سنتی ارزانتر تولید میشود، اما اگر طراحی آن پیچیده باشد یا تعداد تولید پایین باشد، چاپ سهبعدی میتواند مزیت اقتصادی پیدا کند.
برای مثال، اگر ساخت یک قالب اختصاصی برای تولید تعداد محدودی قطعه هزینه زیادی داشته باشد، تولید مستقیم قطعه میتواند منطقیتر باشد.
همچنین در مرحله نمونهسازی، سرعت اصلاح طراحی ممکن است ارزش بیشتری از کاهش هزینه مستقیم تولید داشته باشد.
بنابراین ارزیابی اقتصادی باید کل فرآیند تولید را در نظر بگیرد.
چه زمانی تولید افزایشی انتخاب مناسبی است؟
چند نشانه میتواند نشان دهد که یک پروژه ارزش بررسی با فناوری چاپ سهبعدی را دارد.
اگر قطعه هندسه بسیار پیچیدهای دارد، اگر تعداد تولید پایین است، اگر طراحی مرتباً تغییر میکند، اگر نمونه اولیه باید سریع آماده شود یا اگر وزن قطعه اهمیت بالایی دارد، تولید افزایشی میتواند یکی از گزینههای قابل بررسی باشد.
از طرف دیگر، اگر قطعهای ساده است و قرار است در تیراژ بسیار بالا تولید شود، ممکن است روشهای سنتی همچنان اقتصادیتر باشند.
به همین دلیل تصمیمگیری باید بر اساس ویژگیهای پروژه انجام شود.
آینده تولید قطعات با چاپ سهبعدی
مسیر توسعه تولید افزایشی به سمت افزایش دقت، سرعت، تنوع مواد و کنترل بهتر فرآیند حرکت میکند.
همزمان نرمافزارهای طراحی نیز در حال پیشرفت هستند و امکان ایجاد مدلهایی را فراهم میکنند که در گذشته طراحی آنها دشوار بود.
ترکیب هوش مصنوعی، طراحی مولد، شبیهسازی و چاپ سهبعدی میتواند فرآیند توسعه قطعه را بیش از گذشته متحول کند.
در آینده، ممکن است مهندس به جای طراحی مستقیم یک قطعه، ابتدا محدودیتها و شرایط عملکردی آن را مشخص کند و نرمافزار چندین ساختار پیشنهادی ایجاد کند. سپس مناسبترین مدل برای تولید انتخاب شود.
این رویکرد میتواند زمینه را برای تولید قطعات سبکتر، پیچیدهتر و بهینهتر فراهم کند.
جمعبندی
چاپ سهبعدی صنعتی تنها روشی برای ساخت نمونههای ظاهری نیست؛ بلکه میتواند در حل برخی از چالشهای واقعی مهندسی نقش داشته باشد. زمانی که طراحی قطعه دارای کانالهای داخلی پیچیده، ساختارهای سبکوزن، هندسههای خاص یا تعداد تولید محدود باشد، تولید افزایشی میتواند گزینهای ارزشمند برای بررسی باشد.
در میان فناوریهای مختلف، چاپ سهبعدی فلزی اهمیت ویژهای دارد؛ زیرا امکان تولید قطعات فلزی پیچیده را در اختیار صنایع قرار میدهد. با این حال، انتخاب دستگاه باید بر اساس نوع ماده، ابعاد قطعه، دقت مورد نیاز، حجم تولید و کاربرد نهایی انجام شود.
از طرف دیگر، برای پروژههای صنعتی بزرگتر یا نمونهسازی حرفهای، دستگاههای صنعتی میتوانند امکانات و ظرفیت بیشتری در اختیار مجموعههای تولیدی قرار دهند.
در نهایت، موفقیت در چاپ سهبعدی بیشتر از آنکه به خود دستگاه وابسته باشد، به هماهنگی میان طراحی، انتخاب فناوری، ماده مصرفی، تنظیمات تولید و کنترل کیفیت بستگی دارد. هرچه این مراحل دقیقتر انجام شوند، امکان استفاده از قابلیتهای واقعی تولید افزایشی نیز بیشتر خواهد شد.
